AFR250 镀银高温导线
PRODUCT OVERVIEW
围绕高温连接需求，
提供清晰的产品信息
AFR250 采用多股镀银铜细丝导体与 PTFE 薄膜绕包绝缘，工作温度范围为 -60℃～+250℃。产品信息围绕常用规格体系、参数查询与实际需求沟通建立。
0.035～2.5 mm²为15种常用规格；3 / 4 / 5 / 6 mm²等规格可根据实际需求沟通。具体参数以实际确认的数据为准。

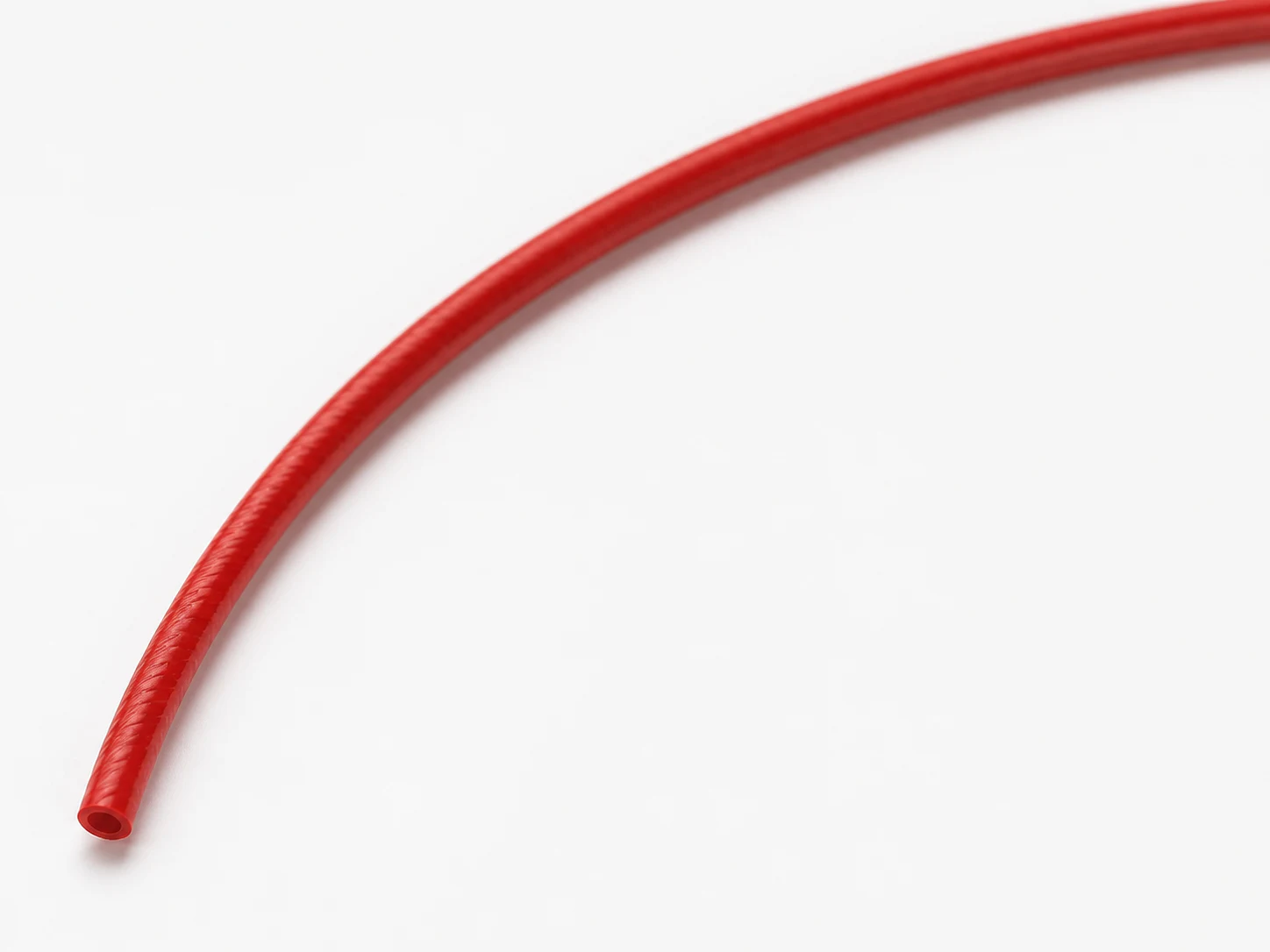

TECHNICAL STRUCTURE
- 导体
- 多股镀银铜细丝
- 常规单丝
- 0.08 mm
- 绝缘
- PTFE薄膜绕包
- 工作温度
- -60℃～+250℃
- 常用规格
- 0.035～2.5 mm²
- 颜色
- 黑 / 白 / 黄 / 蓝 / 红 / 棕 / 灰 / 橙 / 绿 / 紫
AFR250 SPECIFICATION SELECTOR
选择常用规格，查看对应参数
0.035～2.5 mm²为15种常用规格。经确认的技术参数优先从产品规格库读取。
- 规格
- 0.15 mm²
- AWG
- AWG25
- 导体结构
- 30/0.08
- 导体直径
- 0.50 mm
- 绝缘厚度
- 0.15 mm
- 成品外径
- Ø0.85±0.05 mm
- 额定电流
- 0.95 A
- 最大电流
- 1.50 A
- 直流电阻
- 150 Ω/km
- 额定电压
- 250V
FULL SPECIFICATION TABLE
15种常用规格参数
以下参数为当前已公开的确认数据；如有项目需求，请以实际沟通确认的信息为准。
| 截面积 | AWG | 导体结构 | 导体直径 | 绝缘厚度 | 成品外径 | 额定电流 | 最大电流 | 直流电阻 | 额定电压 |
|---|---|---|---|---|---|---|---|---|---|
| 0.035 mm² | AWG32 | 7/0.08 | 0.24 mm | 0.15 mm | Ø0.50±0.05 mm | 0.22 A | 0.35 A | 525 Ω/km | 250V |
| 0.05 mm² | AWG30 | 10/0.08 | 0.29 mm | 0.15 mm | Ø0.58±0.05 mm | 0.31 A | 0.50 A | 370 Ω/km | 250V |
| 0.07 mm² | AWG28 | 14/0.08 | 0.35 mm | 0.15 mm | Ø0.66±0.05 mm | 0.43 A | 0.70 A | 260 Ω/km | 250V |
| 0.10 mm² | AWG27 | 21/0.08 | 0.42 mm | 0.15 mm | Ø0.73±0.05 mm | 0.62 A | 1.00 A | 188 Ω/km | 250V |
| 0.12 mm² | AWG26 | 24/0.08 | 0.45 mm | 0.15 mm | Ø0.76±0.05 mm | 0.75 A | 1.20 A | 165 Ω/km | 250V |
| 0.15 mm² | AWG25 | 30/0.08 | 0.50 mm | 0.15 mm | Ø0.85±0.05 mm | 0.95 A | 1.50 A | 150 Ω/km | 250V |
| 0.20 mm² | AWG24 | 42/0.08 | 0.60 mm | 0.15 mm | Ø0.96±0.05 mm | 1.30 A | 2.00 A | 90.4 Ω/km | 250V |
| 0.30 mm² | AWG23 | 62/0.08 | 0.70 mm | 0.15 mm | Ø1.00±0.05 mm | 1.90 A | 3.00 A | 65.6 Ω/km | 250V |
| 0.35 mm² | AWG22 | 75/0.08 | 0.80 mm | 0.15 mm | Ø1.15±0.05 mm | 2.20 A | 3.50 A | 53.1 Ω/km | 250V |
| 0.50 mm² | AWG20 | 105/0.08 | 0.90 mm | 0.15 mm | Ø1.26±0.05 mm | 3.20 A | 5.00 A | 36 Ω/km | 250V |
| 0.75 mm² | AWG18 | 150/0.08 | 1.00 mm | 0.15 mm | Ø1.50±0.05 mm | 4.80 A | 7.50 A | 22.7 Ω/km | 250V |
| 1.0 mm² | AWG17 | 200/0.08 | 1.13 mm | 0.20 mm | Ø1.72±0.05 mm | 6.30 A | 10.0 A | 19 Ω/km | 250V |
| 1.5 mm² | AWG15 | 300/0.08 | 1.60 mm | 0.20 mm | Ø2.10±0.05 mm | 9.20 A | 15.0 A | 11.7 Ω/km | 600V |
| 2.0 mm² | AWG14 | 400/0.08 | 1.78 mm | 0.20 mm | Ø2.35±0.05 mm | 12.5 A | 20.0 A | 9.45 Ω/km | 600V |
| 2.5 mm² | AWG13 | 500/0.08 | 2.05 mm | 0.20 mm | Ø2.47±0.05 mm | 15.0 A | 25.0 A | 7.42 Ω/km | 600V |
额定电压说明：1mm²及以下为250V；1mm²以上为600V。定制规格的具体参数以实际沟通确认的数据为准。
AVAILABLE COLORS
颜色选择
黑白黄蓝红棕灰橙绿紫
APPLICATIONS
可用于多种高温电气连接环境
可根据实际工况、安装空间与连接需求沟通相应规格。
01轨道交通
可根据工况选型
02汽车制造
可根据工况选型
03工业自动化
可根据工况选型
04石油化工
可根据工况选型
05医疗器械
可根据工况选型
06新能源
可根据工况选型
MANUFACTURING & QUALITY
聚焦 AFR250 的制造与品质关注
从材料确认、导体结构、PTFE薄膜绕包、过程尺寸检查到成品检查，关注与产品表现相关的关键环节，并保留批次与订单记录。
RELATED RESOURCES
技术资料与选型沟通
可通过资料申请或在线询价说明所需产品、规格与使用环境。
FAQ
AFR250 常见问题
产品基础AFR250是什么？
AFR250为以多股镀银铜细丝导体和PTFE薄膜绕包绝缘为公开结构信息的高温导线产品。页面信息用于产品了解与初步选型参考。
产品基础AFR250的工作温度范围是多少？
公开产品信息中的工作温度范围为-60℃～+250℃。实际应用还应结合设备环境和项目要求确认。
产品基础AFR250的导体和绝缘结构是什么？
公开结构信息为多股镀银铜细丝导体和PTFE薄膜绕包绝缘。具体规格还应结合已确认的参数表查看。
规格参数AFR250常用规格有哪些？
目前公开15种常用规格，覆盖0.035～2.5mm²。3 / 4 / 5 / 6mm²等需求可根据实际项目沟通。
电压与电流250V与600V如何区分？
1mm²及以下为250V；1mm²以上为600V。定制规格以实际确认数据为准。
